Em junho de 1984, a Takahashi lançou o seu primeiro telescópio inteiramente dedicado à fotografia de céu profundo de grande campo, o Epsilon-160, com uma fórmula ótica inovadora e exigente, tanto em termos de fabrico como de ajustes para o fotógrafo. O fabricante japonês de topo de gama tornou-se um dos pioneiros deste tipo de instrumento no mundo amador. Durante os 36 anos seguintes, Takahashi ofereceu aos utilizadores deste emblemático telescópio diferentes corretores ópticos para se adaptarem à evolução do material e das técnicas fotográficas, sem no entanto oferecer um modelo especificamente concebido para a imagem digital e as suas exigências particulares. De facto, dada a necessidade urgente de um corretor "digital" específico, a Takahashi preferiu atualizar todo o instrumento em vez de conceber um novo corretor para os poucos Epsilon-160 que restavam no mercado. O Epsilon-160ED é o resultado desta evolução, beneficiando da experiência adquirida com os modelos mais recentes, o Epsilon-180ED e o Epsilon-130D, combinando assim a facilidade de utilização, a portabilidade e o desempenho.
Todos os telescópios catadióptricos da série Epsilon são telescópios astrográficos de grande campo com espelho primário hiperbólico. O corretor está integrado no pinhão e cremalheira e proporciona um campo plano num círculo de imagem que cobre os actuais sensores digitais de formato completo. O antigo corretor Espilon
Distorção comparativa do Epsilon-160ED (em azul), do Espilon-160 com corretor DCR (em verde) e do Epsilon-160 original (em vermelho) com a percentagem de distorção no eixo das abcissas e a distância ao eixo ótico no círculo de imagem no eixo das ordenadas.
Na captação de imagens de campo amplo com sensores de grandes dimensões, é essencial obter uma iluminação homogénea do círculo de imagem. Com a baixa relação de abertura (FD 3.3) do Epsilon-160ED, se o espelho secundário estivesse centrado no tubo ótico, teria de ser sobredimensionado e a intensidade luminosa no círculo de imagem seria desequilibrada. Takahashi resolveu estes problemas descentrando o espelho secundário para otimizar a iluminação do círculo de imagem sem aumentar a obstrução central.
O espelho secundário do telescópio Takahashi Epsilon-160ED está descentrado para iluminar o círculo de imagem de forma homogénea.
O espelho primário do Epsilon-160ED é fixado por um cilindro semelhante ao do Epsilon-180ED. A parte de trás do espelho é fixada por três parafusos específicos. É fixado lateralmente e na parte da frente por uma coroa que actua como diafragma. A regulação da inclinação é feita, tal como no Epsilon-130D, por meio de três conjuntos de três parafusos, dois parafusos de impulso situados de cada lado de um parafuso de tração. Uma tampa amovível permite acelerar o aquecimento do espelho primário. Finalmente, nenhum dos parafusos sobressai da coroa do cano, de modo que o tubo ótico pode ser posicionado verticalmente sem ser danificado.

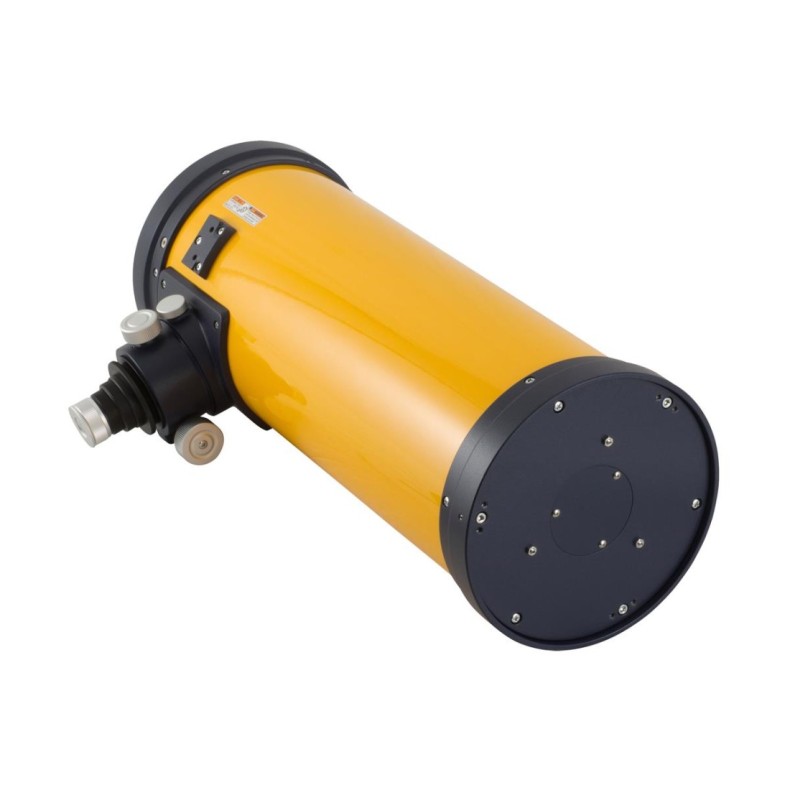

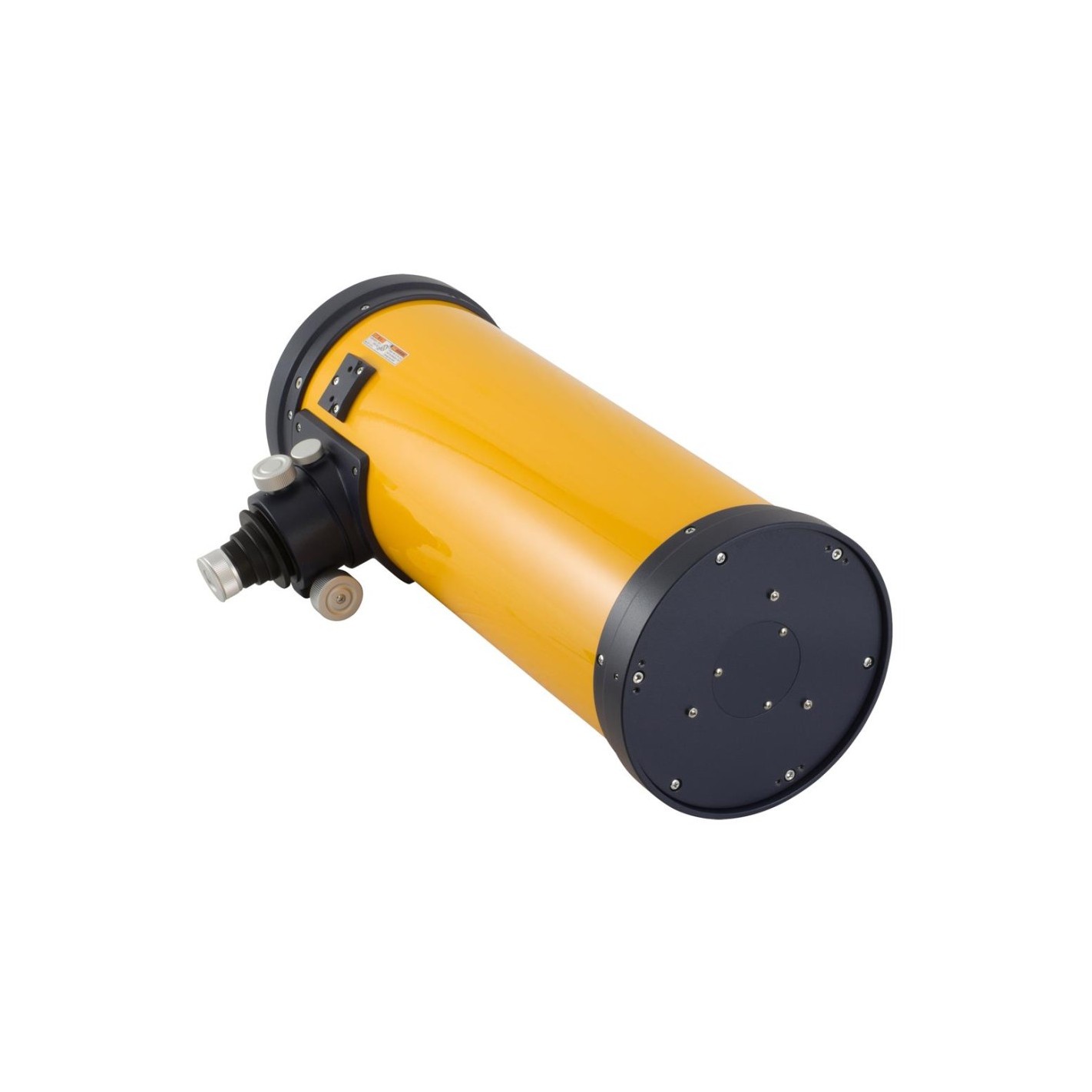

O tubo do espelho primário do telescópio Takahashi Epsilon-160ED tem três conjuntos de três parafusos de colimação, três parafusos de suporte do espelho e uma tampa amovível.
O sistema de focagem de cremalheira e pinhão de grandes dimensões inclui um colar rotativo para enquadramento fotográfico. A precisão e a robustez são formidáveis; podem ser-lhe acopladas as montagens fotográficas mais exigentes. Um microfocusador e accionamentos motorizados estão disponíveis como opção.
O sistema de focagem de cremalheira e pinhão do telescópio Takahashi Epsilon-160ED tem um colar rotativo integrado.
Caraterísticas do telescópio Takahashi Epsilon-160ED
Fórmula ótica hiperbólica de Newton modificada
Ótica Espelho primário hiperbólico + espelho secundário plano + corretor
Diâmetro útil 160 mm
Na focagem nativa
Distância focal 530 mm
Abertura relativa F/D 3,3
Diâmetro do círculo de imagem corrigido 44 mm
Retrofocagem 56,2 mm
Com extensor 1.5x
Distância focal 800 mm
Abertura relativa F/D 5
Diâmetro do círculo de imagem corrigido 44 mm
Contra-focagem 56,2 mm
Caraterísticas mecânicas
Caraterísticas do telescópio Telescópio Takahashi Epsilon-160ED
Comprimento do tubo 580 mm
Diâmetro do tubo 204 mm
Peso 6,9 kg
Diagrama do ponto focal do telescópio Takahashi Epsilon-160ED
