O série guiada por câmara Player One Astronomy, também conhecido como Série Planeta Anão, foi especificamente concebido para orientação automática e astrofotografia, combinando sensores modernos, elevada sensibilidade e um formato compacto optimizado para configurações astronómicas avançadas.
Esta gama é constituída por três modelos -Ceres, , Sedna y Xena- que cobrem diferentes necessidades em função do tipo de telescópio, da distância focal e do nível de exigência do utilizador, desde sistemas de orientação leves até configurações de captação astronómica mais avançadas.

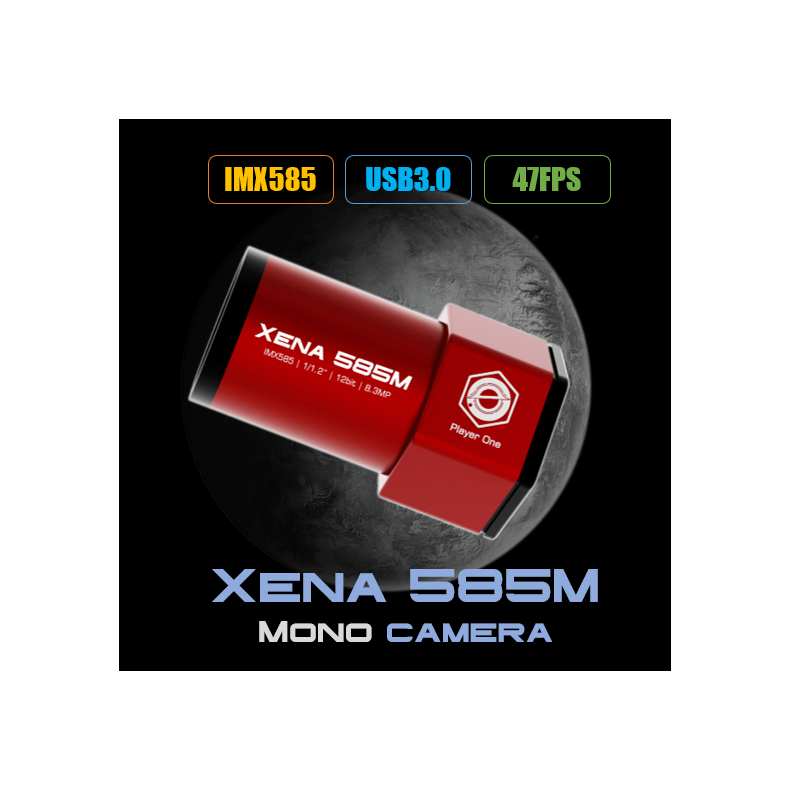

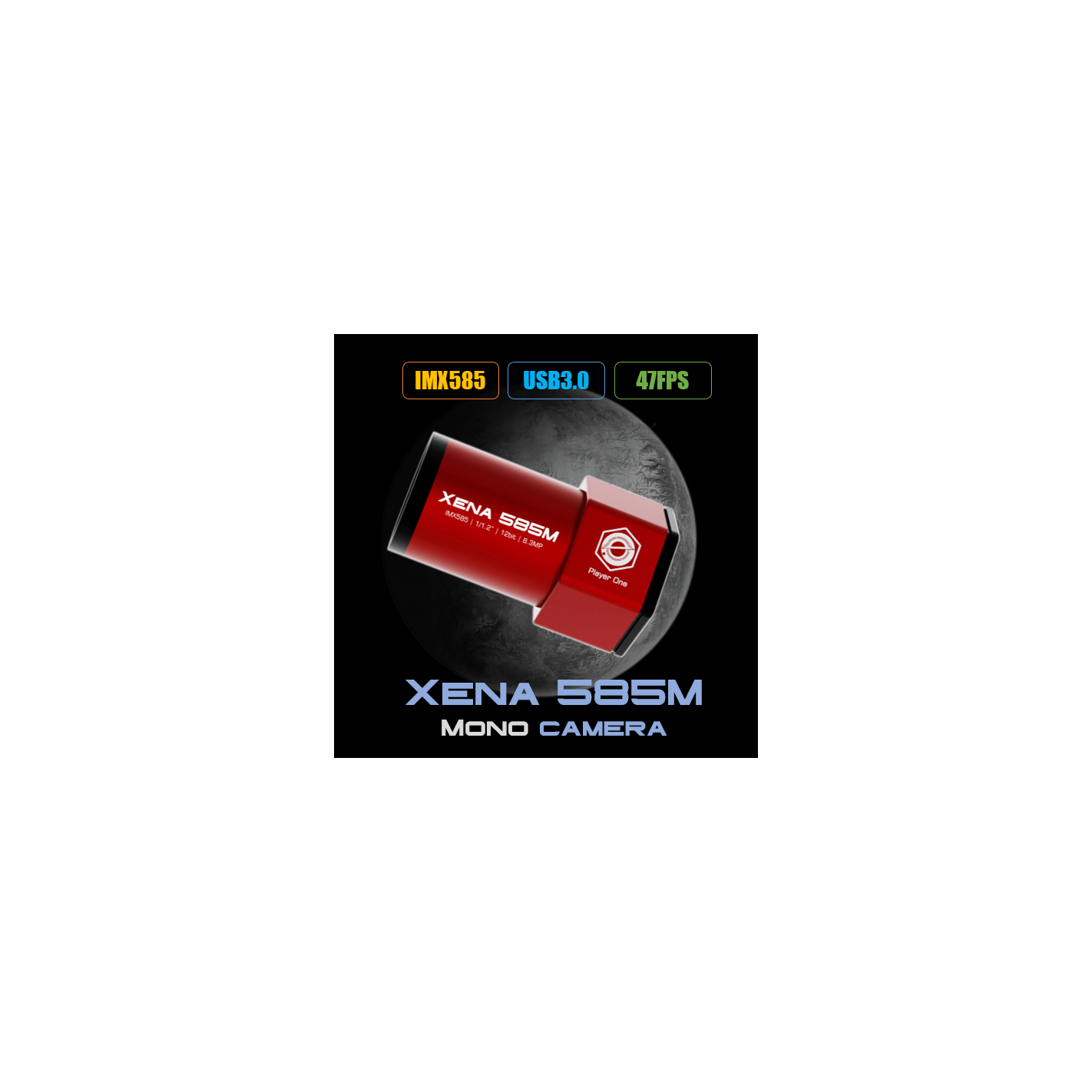

O Player One Astronomy Xena 585M é um câmara de orientação monocromática desenvolvido por Player One Astronomy, com base no sensor Sony IMX585, um sensor CMOS moderno de formato 1/1,2 particularmente adequado para aplicações de auto-orientação de alta precisão e captura astronómica auxiliar.
O sensor tem píxeis de 2,9 mícrones, que permitem obter uma capacidade total do poço de 47 000 electrões (47 ke-), a nova qualidade, a elevada sensibilidade, a gama dinâmica e a tolerância ao ruído em exposições curtas são essenciais para sistemas de orientação exigentes.
A Xena 585M tem um resolução total de 8,3 megapixéis, com uma matriz de 3856 × 2180 píxeis, e um diagonal ativa de 12,85 mm, que fornece um amplo campo de visão para facilitar a seleção de estrelas-guia mesmo em configurações de distâncias focais longas ou céus pouco povoados.
Tecnologia STARVIS 2 - Sensor Sony IMX585
O Xena 585M incorpora o tecnologia Sony STARVIS 2, a mais recente evolução dos sensores CMOS retro-iluminados (BSI, Sensor retroiluminado), concebido para melhorar a sensibilidade em condições de pouca luz, para reduzir o ruído e otimizar a captação de sinal em aplicações exigentes, tais como auto-orientação astronómica.
A arquitetura retroiluminado permite uma maior eficiência de recolha de fotões em comparação com os sensores tradicionais com iluminação frontal, o que se traduz em deteção mais fiável de estrelas fracas e um desempenho mais consistente em exposições curtas, essencial nos sistemas de orientação.
Conectividade e desempenho
As câmaras do Série Planeta Anão fazem parte de um porta de dados USB 3.0 (5 Gbps), a velocidade de transferência é muito superior ao USB 2.0 (480 Mbps). Esta maior capacidade de largura de banda garante:
-
Descarregamento rápido de imagens
-
Redução da latência em tempo real
-
Funcionamento suave em ambos orientado como em captura astronómica
Na prática, isto traduz-se numa experiência mais estável quando se trabalha com software de aquisição e orientação de imagens.
Conceção mecânica e compatibilidade
O corpo da câmara tem uma diâmetro padrão de 1,25, que permite aos seus inserção direta em adaptadores de 1,25 de telescópios-guia sem necessidade de acessórios adicionais.
Este design compacto reduz o comprimento total do comboio ótico, minimiza as deformações mecânicas e facilita a integração em configurações leves ou portáteis, isto é especialmente relevante para configurações de orientação com espaço limitado.
Utilizar como guia de câmara ou localizador eletrónico
Graças à sua compatibilidade com objectivas CS, a Player One Astronomy Xena 585M também pode ser utilizado como guia de câmara autónomo ou como pager eletrónico quando equipado com um lente CS com uma distância focal de 5 a 100 mm.
Esta configuração permite:
-
Utilizar a câmara como guia autónomo, sem telescópio guia dedicado
-
Utilize-o como um localizador eletrónico para centragem e alinhamento
-
Simplificar a instalação em equipamentos portáteis ou configurações de viagem
A utilização de lentes CS aumenta a versatilidade da Xena 585M, especialmente em sistemas em que o peso, o espaço ou a velocidade de montagem são factores críticos.
Série Planeta Anão - Conceito e conceção
Player One Astronomy adoptou uma abordagem de nomenclatura coerente para as suas câmaras de orientação, agrupando-as sob a designação de série Planeta Anão. Esta designação baseia-se numa ideia simples e técnica: a as câmaras guiadas tendem a ser mais compactas do que as câmaras planetárias ou de céu profundo, tanto em termos de dimensão física como de formato do sensor.
Cada modelo da série tem o nome de um planeta anão, e o tamanho relativo do objeto astronómico representa, a título indicativo, o formato do sensor utilizado na câmara:
-
Ceres corresponde a câmaras com sensor 1/3"
-
Xena identifica os modelos com sensor 1/1,2", o número de pessoas nesta categoria é significativamente mais elevado do que nesta categoria
Como pormenor de conceção e autenticidade, o o nome do modelo está gravado diretamente no corpo da câmara, reforçando a identificação visual e a pertença à série.
Conceção e construção
As câmaras de orientação de Player One Astronomy apresentar um desenho geométrico baseado em linhas hexagonais, que define a estrutura principal da carroçaria e proporciona uma estética técnica e reconhecível no interior do série Planeta Anão.
Esta conceção não só responde a critérios visuais, como também permite uma corpo compacto e bem proporcionado, isto facilita a integração da câmara em configurações de orientação onde o espaço é limitado.
Modo HDR (High Dynamic Range)
O Xena 585M, com base no sensor Sony IMX585, incorpora modo HDR através de firmware, uma funcionalidade avançada que permite alargar a gama dinâmica efectiva y reduzir o ruído de leitura em determinadas condições de captura.
Este modo é particularmente útil em astrofotografia de céu profundo (DSO), o novo sistema, em que coexistem na mesma cena áreas muito brilhantes e regiões ténues, ajuda a preservar a informação sem saturação prematura ou perda de sinal nas sombras.
Nota técnica importante: O modo HDR depende do firmware e o SDK do fabricante, é necessário manter a câmara actualizada e utilizar software compatível.
Tecnologia DPS (supressão de pixéis mortos)
As câmaras de orientação de Player One Astronomy integrar a tecnologia DPS (Supressão de Pixel Morto), um sistema interno de supressão de pixéis defeituosos com base numa análise estatística.
Funciona da seguinte forma:
-
A câmara analisa vários molduras escuras para identificar pixéis anómalos corrigidos (píxeis quentes ou píxeis mortos).
-
Gera um mapa interno que é guardado na memória da câmara.
-
Durante a captura, esses pixéis defeituosos são substituído dinamicamente por um valor mediano calculado a partir dos pixels activos circundantes.
O resultado é uma imagem mais limpo e mais homogéneo, especialmente benéfico em:
Proteção e segurança eléctrica
As câmaras Player One Astronomy incorporar mecanismos de proteção contra sobretensões e sobreintensidades, concebido para proteger tanto a própria câmara como o resto do equipamento ligado contra incidentes eléctricos durante a utilização.
Este sistema de proteção acrescenta uma camada de segurança que é particularmente relevante em configurações astronómicas complexas, onde coexistem vários dispositivos alimentados por USB e ligados a USB.
Todas as alegações não comprováveis de liderança de mercado são eliminadas e apenas são mantidas as alegações tecnicamente verificáveis.
Desempenho da porta de dados e da captura
O Xena 585M utiliza uma interface USB 3.0, o novo sistema, que permite um elevado desempenho na transferência de dados. Em condições óptimas, com pré-visualização em resolução total, a câmara pode alcançar até 47 fotogramas por segundo no modo RAW8, utilizando um ADC de 10 bits.
Durante a gravação de imagens ou sequências, o desempenho final pode ser limitado pelo velocidade de escrita do dispositivo de armazenamento utilizado. Se o disco não for suficientemente rápido, a taxa de captação real pode ficar abaixo do máximo teórico da câmara.
Por este motivo, a utilização de um SSD de alta qualidade, as capacidades de transferência e captação do sensor IMX585 podem ser totalmente exploradas.
Orientação através da porta ST4
O Xena 585M é compatível com orientação direta através da porta ST4, permitindo que a câmara seja ligada ao porta AUTO GUIDE da montagem equatorial através de um cabo ST4 normalizado.
Este método de orientação oferece uma solução direto e compatível com a maioria dos quadros, especialmente útil em configurações em que não é utilizada a orientação por impulsos de software.
Ruído de leitura (Ruído de leitura)
No que respeita ao ruído de leitura, , Player One Astronomy indica que os valores publicados para o Xena 585M são obtidos a partir de medidas efectivas, os ensaios são efectuados através de testes controlados e repetíveis.
O fabricante recomenda que os utilizadores efectuem as suas próprias verificações utilizando SharpCap 4, que incorpora a ferramenta Análise de sensores, um método normalizado e amplamente aceite em astrofotografia para a medição do ruído de leitura em sensores CMOS.
Após vários testes, o Xena 585M pode atingir um ruído de leitura mínimo de aproximadamente 0,7 electrões (0,7 e-) para um ganho de 500, um valor particularmente baixo que favorece a deteção de sinais fracos em exposições curtas, tanto a orientação de alta precisão bem como em aplicações de captura rápida.
Nota técnica importante: O ruído de leitura varia com o ganho, o modo de funcionamento e o ambiente de teste. O valor indicado é para condições específicas e não deve ser interpretado como constante em todos os cenários.
Eficiência Quântica (QE)
O Player One Astronomy Xena 585M apresenta um eficiência quântica máxima (QE peak) de aproximadamente 91 %, que indica um elevada capacidade de conversão de fotões em sinais eléctricos na sua gama óptima de sensibilidade.
O elevado nível de QE é um fator-chave para:
-
Detetar estrelas-guia fracas
-
Melhorar a relação sinal/ruído
-
Otimização do desempenho em sensores não arrefecidos
