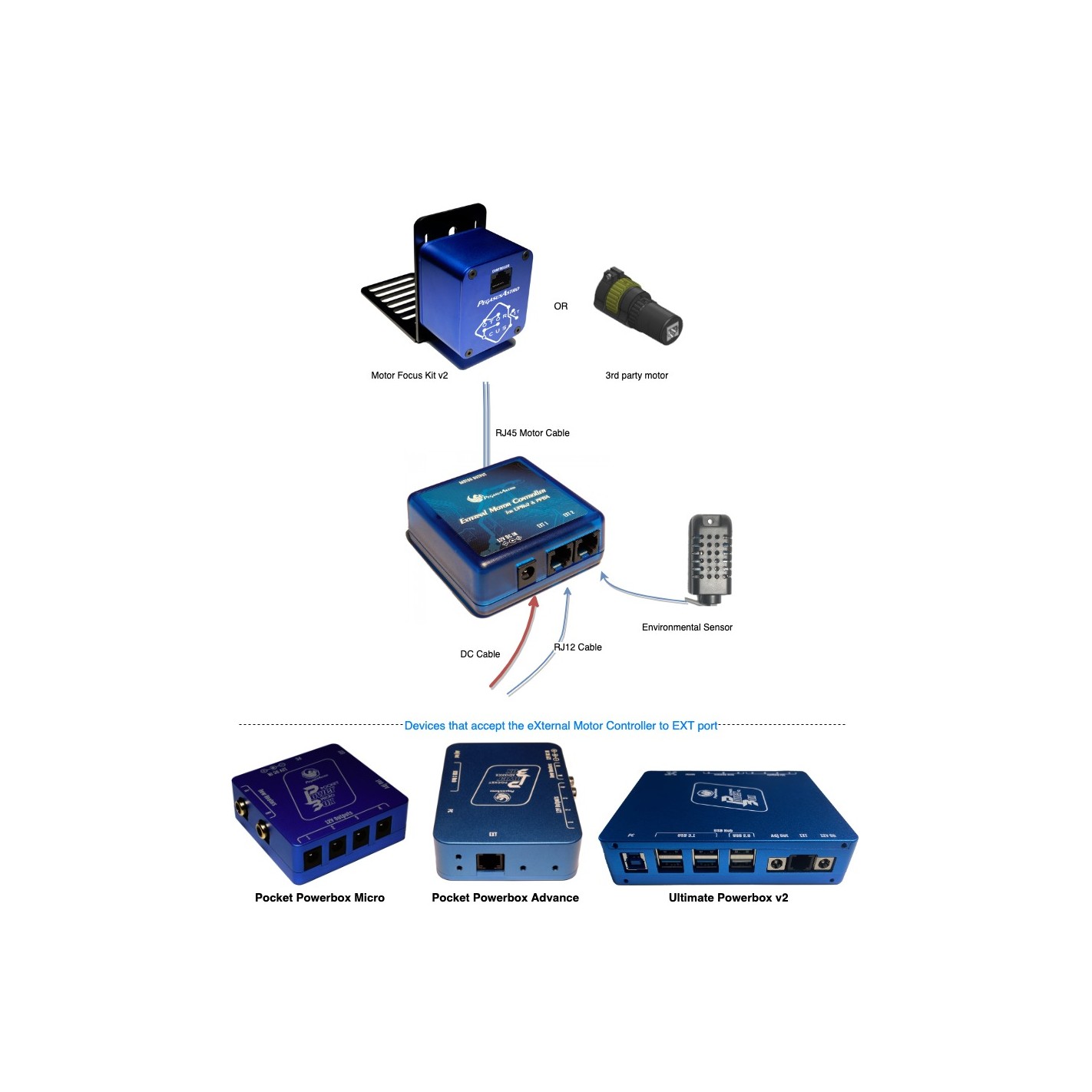

O dispositivo não necessita de um cabo USB e pode ser ligado diretamente à porta EXT destas Powerboxes. Pode acionar um grande motor de passo bipolar (até 2Amps por bobina) com elevada precisão.
Compatível com:
- Ultimate Powerbox v3
- Ultimate Powerbox v2
- Powerbox de bolso Advance
- Powerbox de bolso Micro
Microstepping
O controlador suporta micro-passos configuráveis por software em passo completo, meio passo, 1/4 de passo e 1/8 de passo. Isto proporciona uma precisão adicional devido a uma maior resolução e a uma rotação suave do eixo do motor passo a passo.
Não é necessária uma porta USB
Não é necessário ocupar uma porta USB, uma vez que o controlador não requer conetividade USB. Basta ligar a porta RJ12 à porta EXT e o controlador será reconhecido pelo software da powerbox - é tão simples quanto isso!
Na caixa
1 x controlador de motor eXterno
1 x cabo RJ12 para RJ12 - EXT (60cm)
2.1mm 2.1mm 1 x para cabo DC (1m)
Nota: O cabo do motor (RJ45 para RJ45) está agora incluído na embalagem do kit do motor Focus
Proteção
O controlador está totalmente protegido contra eventos de subtensão, sobrecorrente e sobretemperatura.

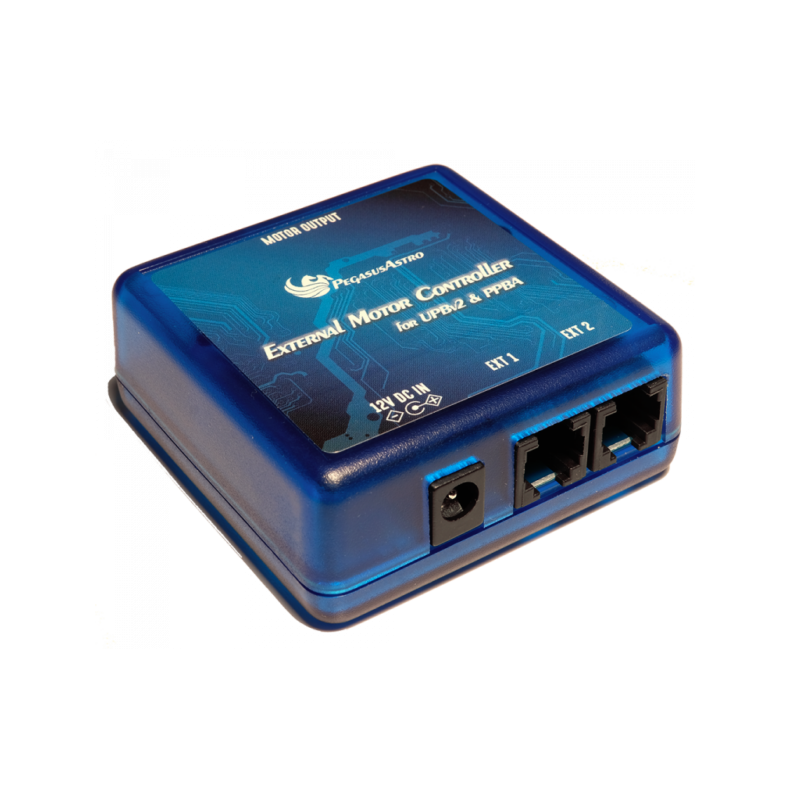

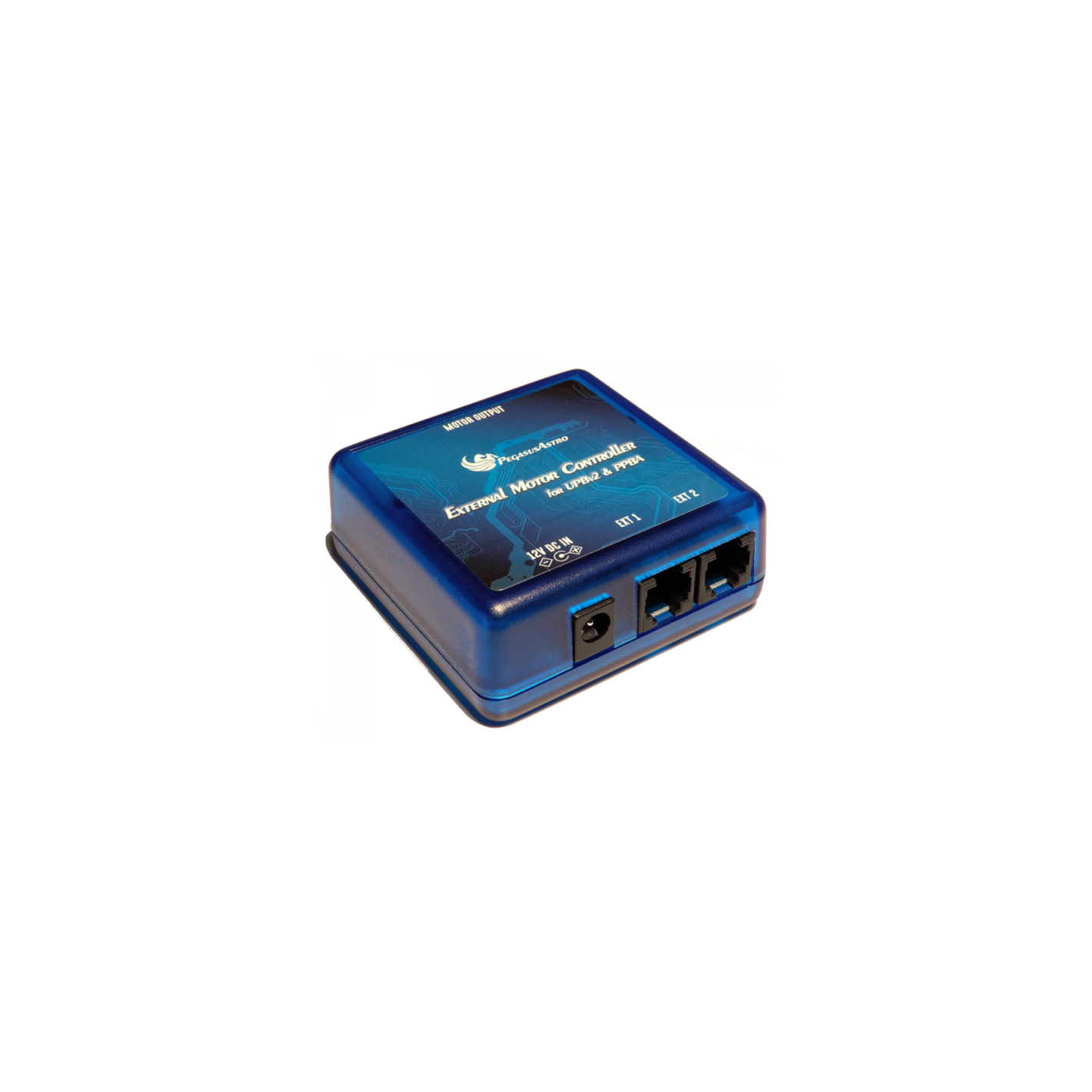

Segunda porta EXT disponível
Uma segunda porta EXT permite-lhe ligar em cadeia futuros equipamentos ou ligar o seu sensor ambiental.
Motores compatíveis
Testámos e controlámos com êxito os seguintes motores de passo:
Tenha em atenção que cada motor requer o seu próprio cabo devido à diferente seleção de pinagem de cada fabricante. * Opcionalmente, fornecemos qualquer um destes cabos. Verifique o tipo de cabo SKU na tabela abaixo.
| MOTOR DE PASSO |
TIPO DE CABO (SKU) |
| Focus Motor Pegasus (v1 & v2) |
Cabo de rede RJ45 reto |
| Starlight HSM 25 / 30 / 35 |
PEG-CMOT-HSM |
| Starlight MSM 25 / 30 / 35 |
PEG-CMOT-MSM |
| Starizona Micro-Toque |
PEG-CMOT-MSM |
| Motores Rigel nStep |
PEG-CMOT-MSM |
| Motor de passo Moonlite |
PEG-CMOT-RJ45DB9 |
| Motor de passo Robofocus |
PEG-CMOT-RJ45DB9 |
| Motor passo a passo Lakeside |
PEG-CMOT-RJ45DB9 |
| Motor Lacerta |
PEG-CMOT-LCRT |
Especificação técnica
| Tipo de produto |
Valor |
| Tensão de alimentação |
12V DC preferencialmente. Aceita 8,2V a 24V - dependente do motor. |
| Corrente de acionamento |
2 Amperes por bobina do motor |
| Compatibilidade do motor |
Motores de passo unipolares e bipolares |

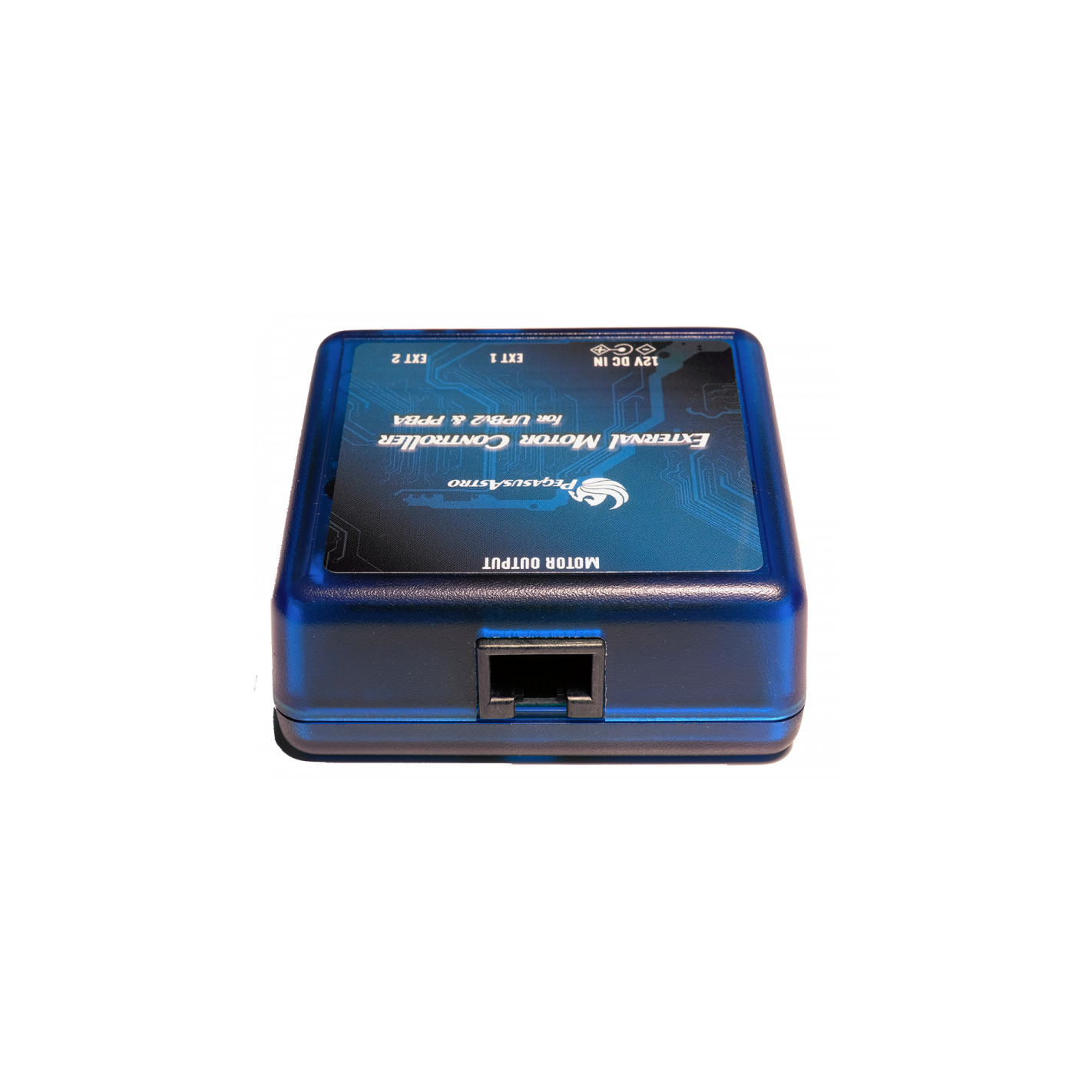

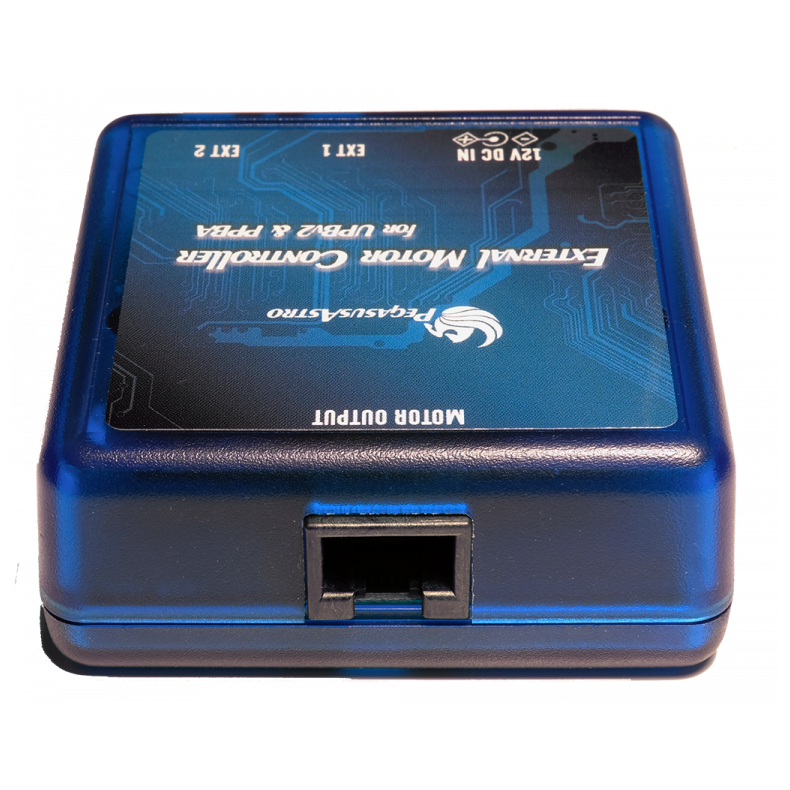

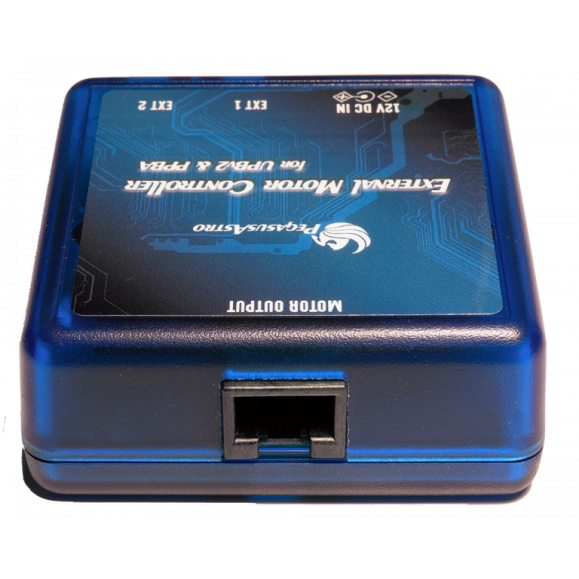

| Saída do motor |
Conector RJ45 |
| Conectividade |
Tomada RJ12 (cabo RJ12 direto para RJ12) até metros |
| Conector de entrada de alimentação |
Tomada positiva central de 2,1 mm |
| Dimensões |
66 mm x 66 mm x 28 mm |
