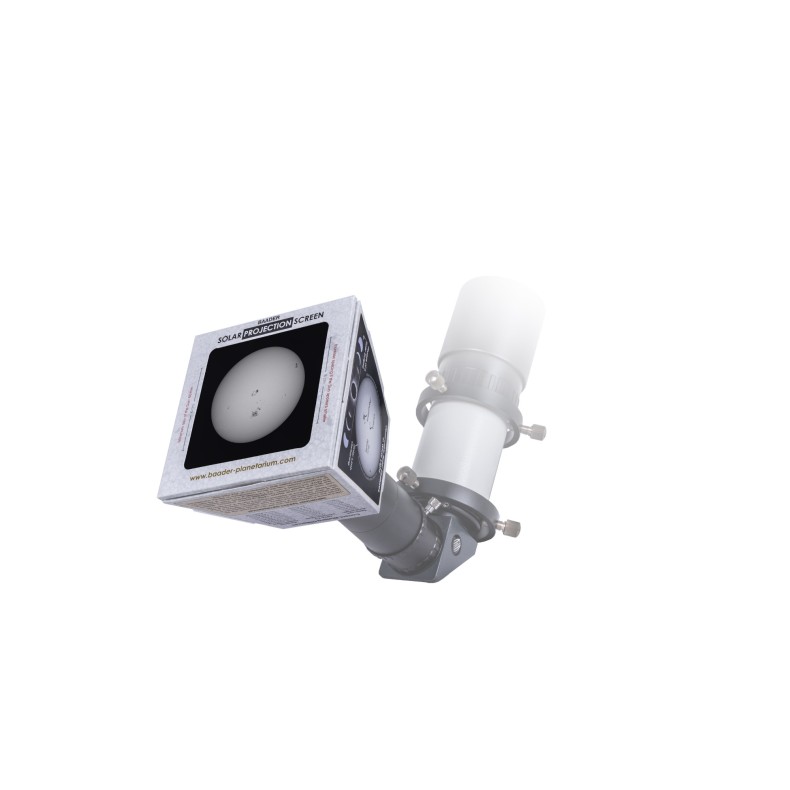

É composto por um ecrã de projeção posterior e uma rosca T-2 para ligação a adaptadores de projeção ocular comuns. O ecrã foi desenvolvido e testado com o adaptador de projeção de oculares Baader OPFA (I - VII) (disponível em várias versões). Quando utilizado com as oculares Baader Classic Ortho correspondentes em refractores com distâncias focais entre 250 e 1200 mm, produz uma imagem solar que preenche a superfície de projeção de 9 × 9 cm. É possível observar as manchas solares, o escurecimento do limbo solar e a evolução dos eclipses. O ecrã também pode ser utilizado com outros adaptadores de projeção T-2 em vez do OPFA da Baader; no entanto, nesse caso, terá de determinar as distâncias necessárias. Ao contrário dos ecrãs de projeção abertos tradicionais, não existe o risco de alguém atingir o feixe de luz ou mesmo olhar através da ocular. A projeção traseira permite um sistema fechado. O ecrã pode ser montado em qualquer telescópio adequado para projeção solar e ocular.

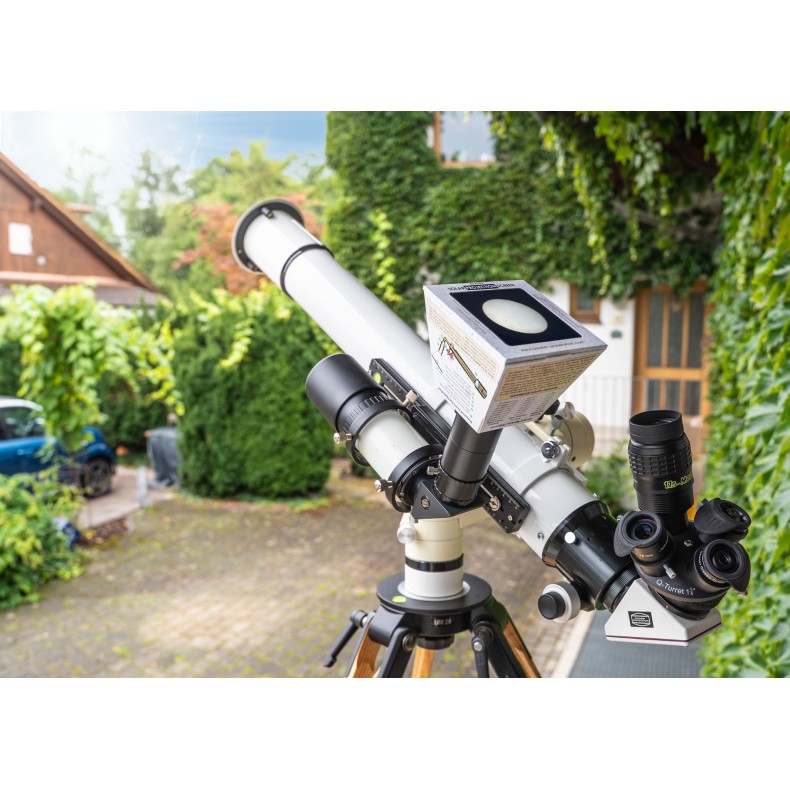

Quando o telescópio está montado num suporte de seguimento, o Sol pode ser observado confortavelmente durante várias horas. Se a montagem não estiver perfeitamente alinhada com o pólo, o Sol sairá lentamente do campo de visão. A partir da direção do desvio, é possível ver durante o dia em que direção a montagem precisa de ser corrigida e, assim, melhorar o alinhamento durante a observação. As instruções pormenorizadas para este efeito podem ser encontradas no PDF do manual de instruções. O ecrã de projeção é especialmente útil para a divulgação pública, quando muitos convidados se revezam para olhar através da ocular de um telescópio equipado com o seu próprio filtro solar: se o ecrã estiver ligado a outro pequeno telescópio guia ou localizador, pode verificar se o Sol ainda está centrado no telescópio principal e, ao mesmo tempo, mostrar aos convidados que esperam o que podem esperar.
Requisitos
Para utilizar o ecrã de projeção solar, é necessário
Um telescópio adequado para projeção solar com uma diagonal/prisma estelar - idealmente um refrator com uma distância focal de 250-1200 mm. O ecrã de projeção foi testado em telescópios com f/5 (90/500) e f/4 (VarioFinder 61/250), bem como em refractores de 150/1200 mm e 150/2250 mm, cada um durante várias horas com abertura total. Para reduzir o stress térmico na diagonal da estrela, recomendamos a utilização de telescópios mais rápidos do que f/6 e, se necessário, a redução da abertura dos telescópios com diâmetros maiores para cerca de 80 mm. É possível ver todo o Sol em telescópios até cerca de 1200 mm de distância focal; telescópios maiores produzem uma ampliação maior e mostram apenas uma parte dele. Um adaptador de projeção para ocular variável com rosca T-2. O ecrã de projeção solar foi desenvolvido para o OPFA da Baader. O diâmetro da imagem solar depende da distância à superfície de projeção. O adaptador de projeção ocular OPFA I - com suporte de ocular de 1¼" (#2458141, € 63,-) tem uma ligação de 1¼"; o adaptador de projeção ocular OPFA II - com suporte de ocular de 2" (#2458142, € 80,-) adapta-se a diagonais/prismas estelares com um suporte de ocular de 2". Se utilizar uma diagonal/prisma Baader com ligação T-2, pode enroscar o adaptador de projeção de ocular OPFA IV - Versão básica com T-2i (#2458144, 55 €) diretamente na caixa, poupando assim a distância focal posterior.Tambi. Também pode utilizar outros adaptadores de projeção, mas isso pode resultar em tamanhos de imagem diferentes. A imagem solar deve ter pelo menos 60 mm de diâmetro.
Uma ocular resistente ao calor. Para além das oculares Huygens normalmente recomendadas para a projeção solar (que hoje em dia são difíceis de encontrar em boa qualidade), pode utilizar as oculares Baader Classic Ortho com distâncias focais de 6, 10 ou 18 mm ou a Baader Classic Plössl de 32 mm.

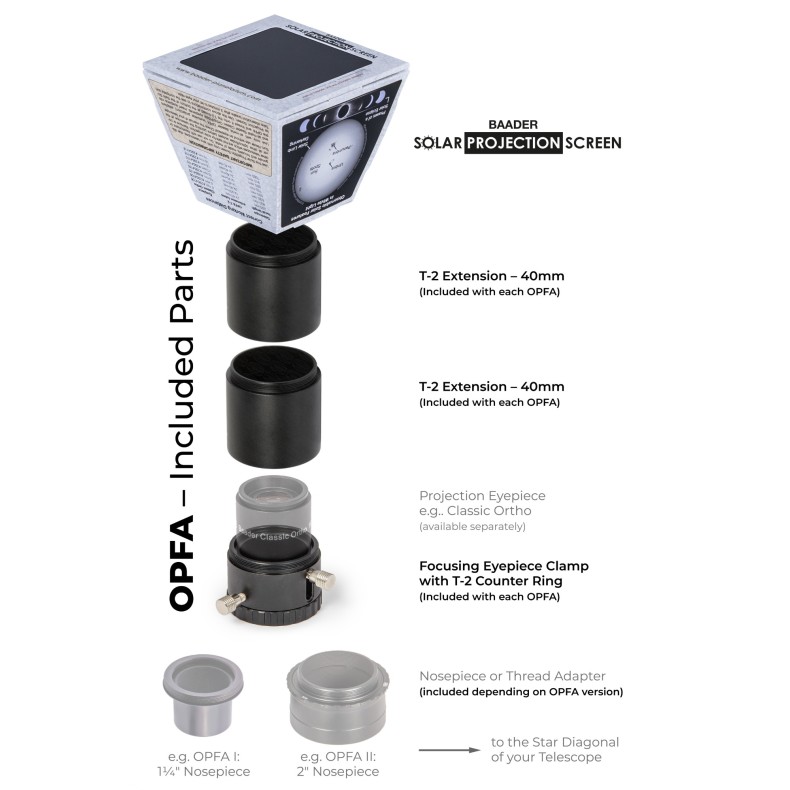

A maioria dos telescópios que fornecem uma distância focal posterior suficiente para a projeção da ocular também podem ser utilizados com o ecrã de projeção solar. O Ecrã de Projeção Solar requer aproximadamente 30 mm de focagem posterior. Em alternativa, o OPFA também pode ser aparafusado diretamente a um prisma T-2, tal como o Baader Zenith Prism Diagonal T-2/90° com prisma de 32 mm (T-2 parte #14) (#2456005K), através da rosca T-2 para uma adaptação muito curta. Vista explosiva do BSPS no Baader OPFA
Configuração e utilização

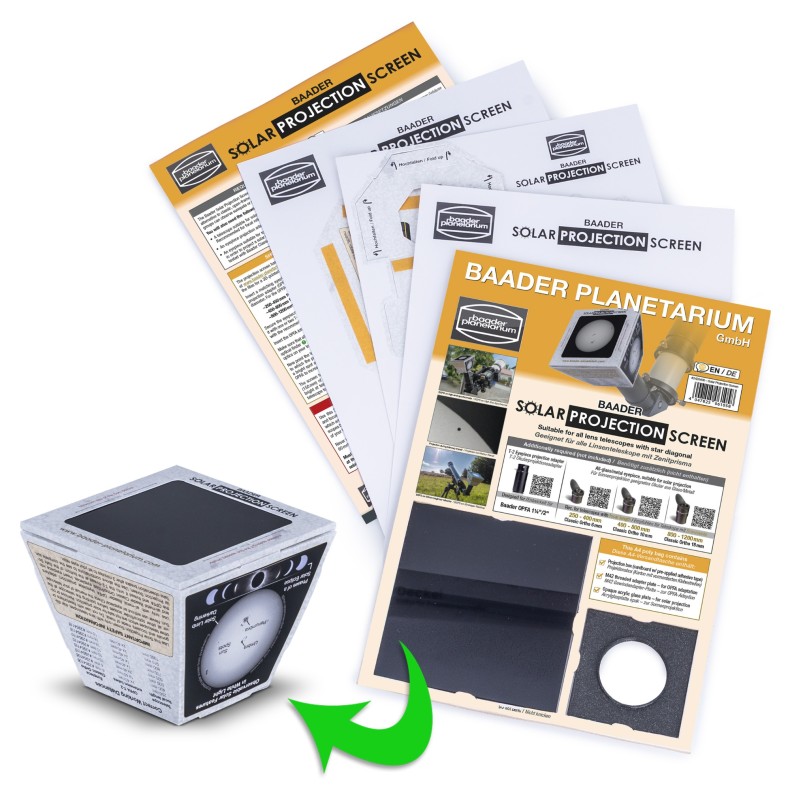

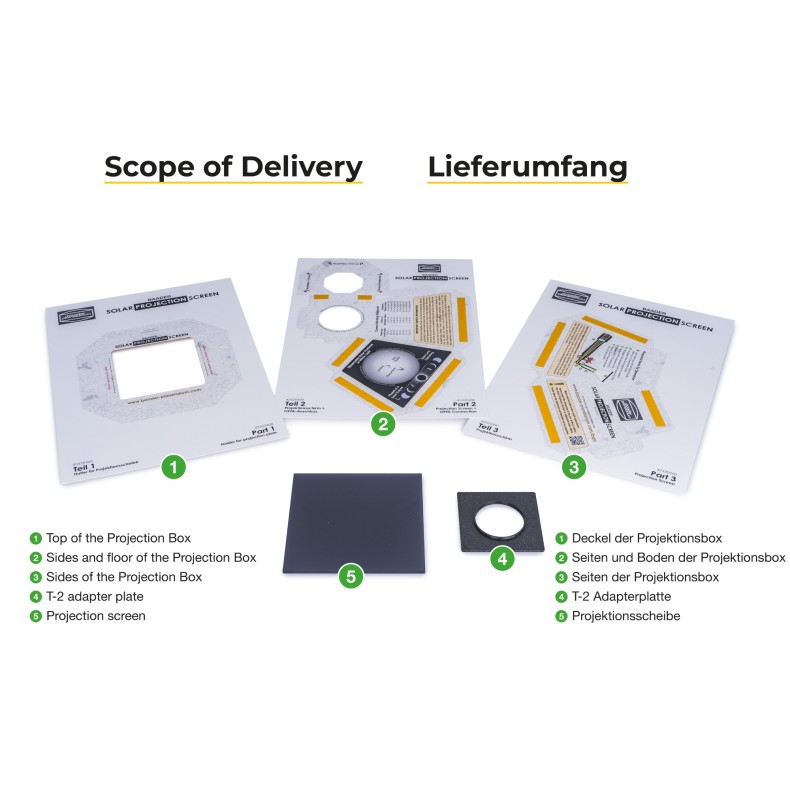

O BSPS é composto pelo ecrã de projeção especial, um adaptador de rosca T-2 e um kit de cartão de três peças pré-cortado com tiras adesivas pré-montadas para montar a caixa. Em alternativa, pode descarregar os ficheiros STL para produzir uma caixa com cobertura protetora de plástico numa impressora 3D. Remova todos os localizadores ópticos do seu telescópio ou cubra as lentes de qualquer ótica que ainda possa estar instalada. Insira a ocular no adaptador de projeção, remova qualquer tubo de extensão T-2, se necessário, conforme as instruções para ajustar a distância, e aparafuse o adaptador de projeção na Caixa Solar Segura. Em seguida, insira ambos no seu telescópio com uma estrela na diagonal (num refrator), aponte para o Sol e foque. Utilizando o focador deslizante do OPFA (ou outros adaptadores de projeção de ocular variável), pode ajustar ligeiramente o tamanho da imagem solar projectada.
Para centrar o Sol:
Distância focal do telescópio OPFA com os seguintes tubos de extensão (incluídos com o OPFA) Classic Ortho Eyepiece
250 mm (Baader VarioFinder 10x60) 2x40 mm Classic Ortho Eyepiece 6mm, 1¼" (HT-MC) (#2954106 )

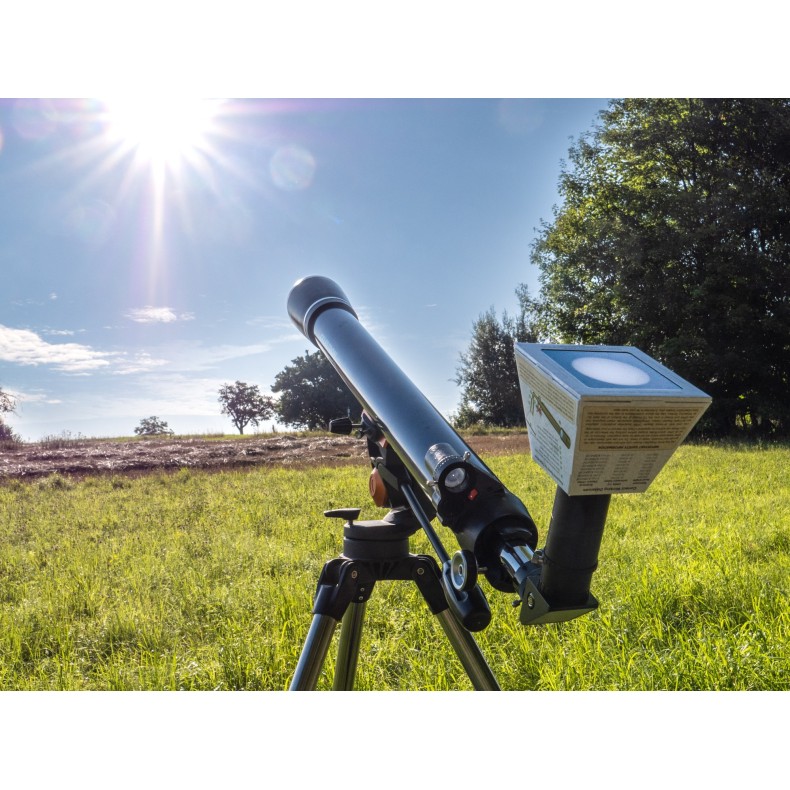

400 mm (Celestron PowerSeeker 80/400) 1x40 mm
500 mm (Bresser AR 90/500) 2x40 mm Ocular Classic Ortho 10 mm, 1¼" (HT-MC) (#2954110 )
580 mm (Baader APO 95/580)
600 mm (Celestron ED 80/600) 1x40 mm
700 mm (Celestron Inspire 70/700)
910 mm (Vixen 80/910 Mf) 2x40 mm Ocular ortogonal clássica 18 mm, 1¼" (HT-MC) (#2954118 )
1000 mm (Vixen 90/1000)

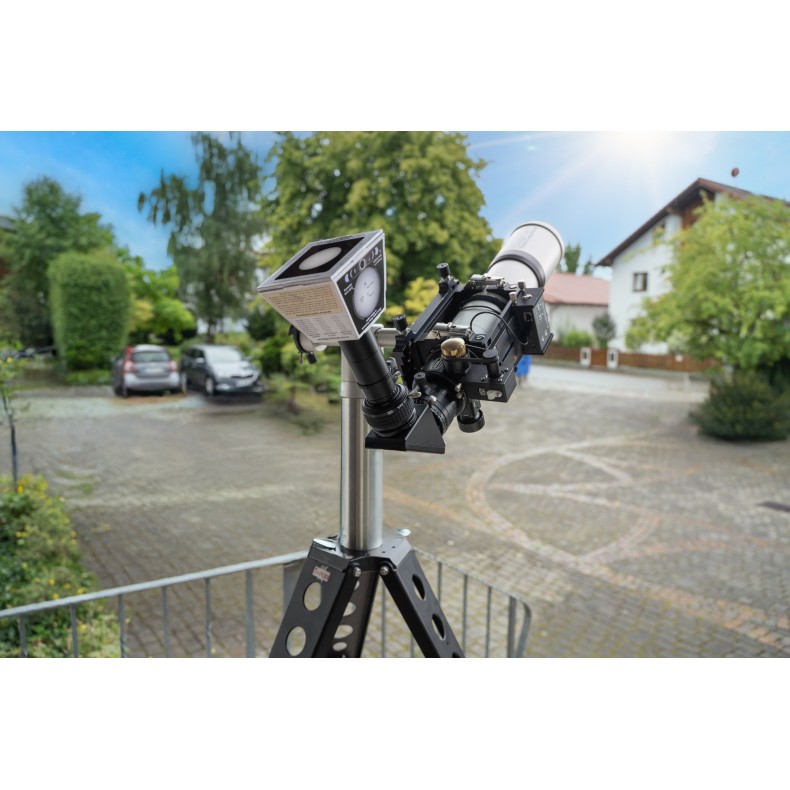

BSPS em Baader APO 95/580 CaF2 Travel Companion
Nota: Para obter a focagem em telescópios com uma focagem de 1,25", o OPFA teve por vezes de ser aparafusado diretamente ao prisma zenital Baader Diagonal T-2/90° com prisma de 32 mm (peça T-2 #14).
Especificações mecânicas
Diâmetro interior / Abertura livre (mm) T-2 (M42)
Filtro solar com montagem/rosca Sim
Especificações ópticas
Distância necessária para a focagem posterior 30 mm
Comprimento de onda solar Luz branca (luz integral)
