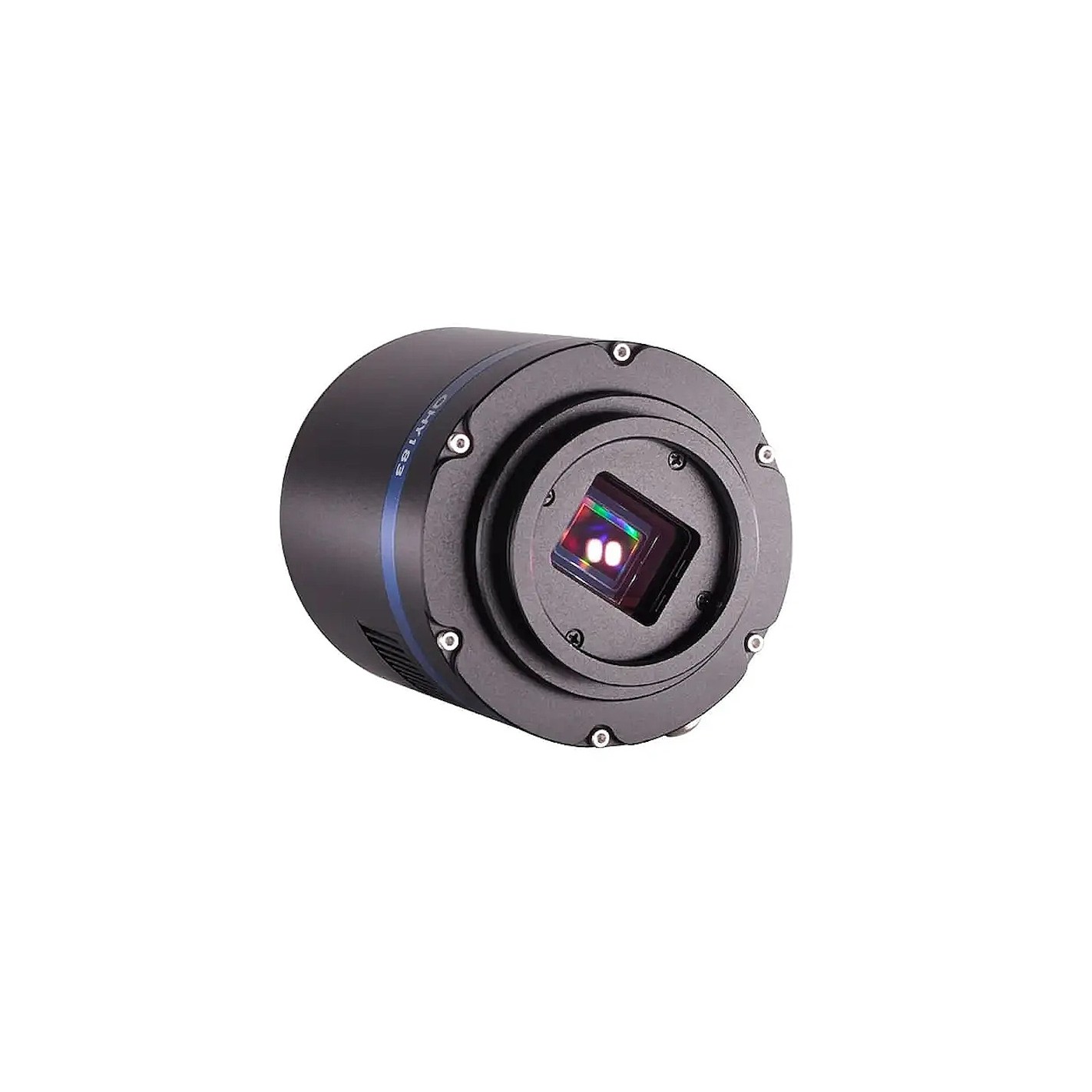

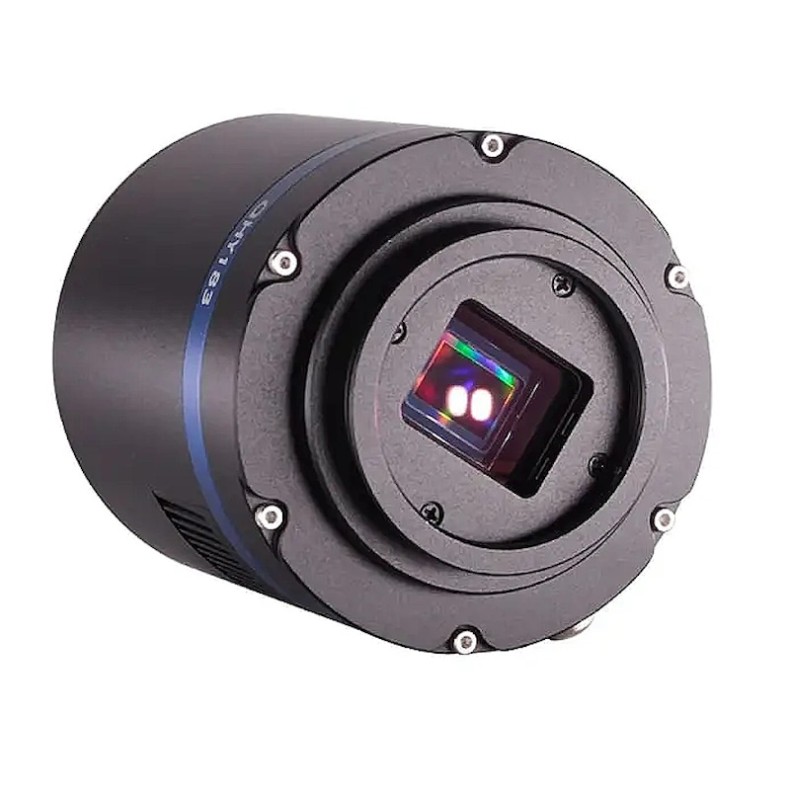

Câmara CMOS QHY modelo QHY183M Monocromática

QHY 183 Câmara monocromática ou a cores. 20 mega pixels! Alta resolução com telescópios não muito grandes.

A QHY183 é uma câmara COLDMOS retroiluminada com 20 megapixéis (mono ou a cores). O tamanho do pixel é de 2,4um para alta resolução com telescópios de tamanho modesto. Pode produzir até 19 FPS a 20 Mpix. Dispõe de arrefecimento TEC duplo, baixando a temperatura para 40º a 45º abaixo da temperatura ambiente. O ADC é de 10/10 bits, com saída de 8/12 bits e ruído de leitura de apenas 1e. Liga-se ao computador através de USB 3.0 e os tempos de exposição podem ir de 50usec a aproximadamente 1000 seg.

Memória intermédia DDR de 128 MB

para que não perca um único fotograma em sequências longas! Tal como as outras câmaras da família Cooled Cmos QHYCCD, a QHY183 possui uma memória intermédia de imagem DDRII de 128 MB, que é uma grande ajuda para transferir imagens grandes e evita a perda de fotogramas em sequências longas. Ele também ajuda a tornar a operação mais suave em computadores mais lentos ou computadores com uma porta USB 2.0. Esta memória intermédia também ajuda em aplicações com várias câmaras e evita problemas de transferência USB. Por exemplo, podem ser utilizadas 4 câmaras QHY183M no mesmo computador para criar uma imagem LRGB.

Solução completa anti-umidade

A QHY tem mais de 10 anos de experiência na conceção de câmaras frigoríficas, o que lhe permitiu desenvolver uma tecnologia anti-humidade que consiste numa câmara totalmente à prova de ar com um tanque dessecante com aquecedor de janela CMOS. Esta tecnologia permite esquecer o orvalho nos sensores e nas janelas ópticas, mesmo nos ambientes mais húmidos.

Especificações técnicas:

• Sensor: SONY IMX183 monocromático
• Pixéis efectivos: 5544*3694 20mg
• Tamanho do pixel: 2,4um * 2,4um
• Área efectiva: 13,3*8,9 1″ típico
• QE: 84
• Velocidade de captura
  • 20 megapixéis 19FPS
  • 4K HD 31FPS
  • 12 megapixéis 31FPS
• Bit de saída: 10bit e 12bit
• Leitura: baixo 1e@alto ganho2.7e @ganho 0
• FullWell: 15000-16000e
• Tempos de exposição: 50us - 3600 s
• Interface: USB 3.0
• Memória DDR integrada: 128MB DDR
• TEC: TEC de 2 estágios a -40C abaixo do ambiente de temperatura normal
• Ligação eléctrica: Entrada de 12V com bloqueio, USB3.0, 4PIN QHYCFW, 6PIN RJ11. Porta de controlo da roda.
• Software: SharpCAP, EZCAP_QT, controlador ASCOM, controlador WDM, controlador BroadCast de vídeo em direto
• Peso: aproximadamente 450g (com adaptador M42/0,75)

A câmara é entregue pronta a ser utilizada:

É essencial compreender o conceito de "ganho unitário" nas câmaras CMOS e selecionar um ganho adequado para a captação. O ganho unitário é a posição em que o ganho é 1e-/ADU; abaixo deste valor, o ganho excede 1e-/ADU, o que provoca ruído de amostragem. O valor de ganho unitário para a câmara é 10.

As capturas do céu profundo podem ser efectuadas de duas formas:

1. 1. 1. 1. 1. da forma tradicional com longas exposições, com baixo ganho para evitar a saturação da imagem, ou
            2. utilizandoimagens de sortecom maior ganho para reduzir o ruído, tanto de leitura como de amostragem.

Exemplos de imagens da câmara QHY183C

NGC6992 com QHY183C por Máximo Suarez

Cores da Lua com QHY183C por Máximo Suarez

Configuração mecânica da câmara

É possível instalar a câmara em diferentes telescópios e objectivas com os diferentes acessórios que a QHYCCD desenvolveu.
